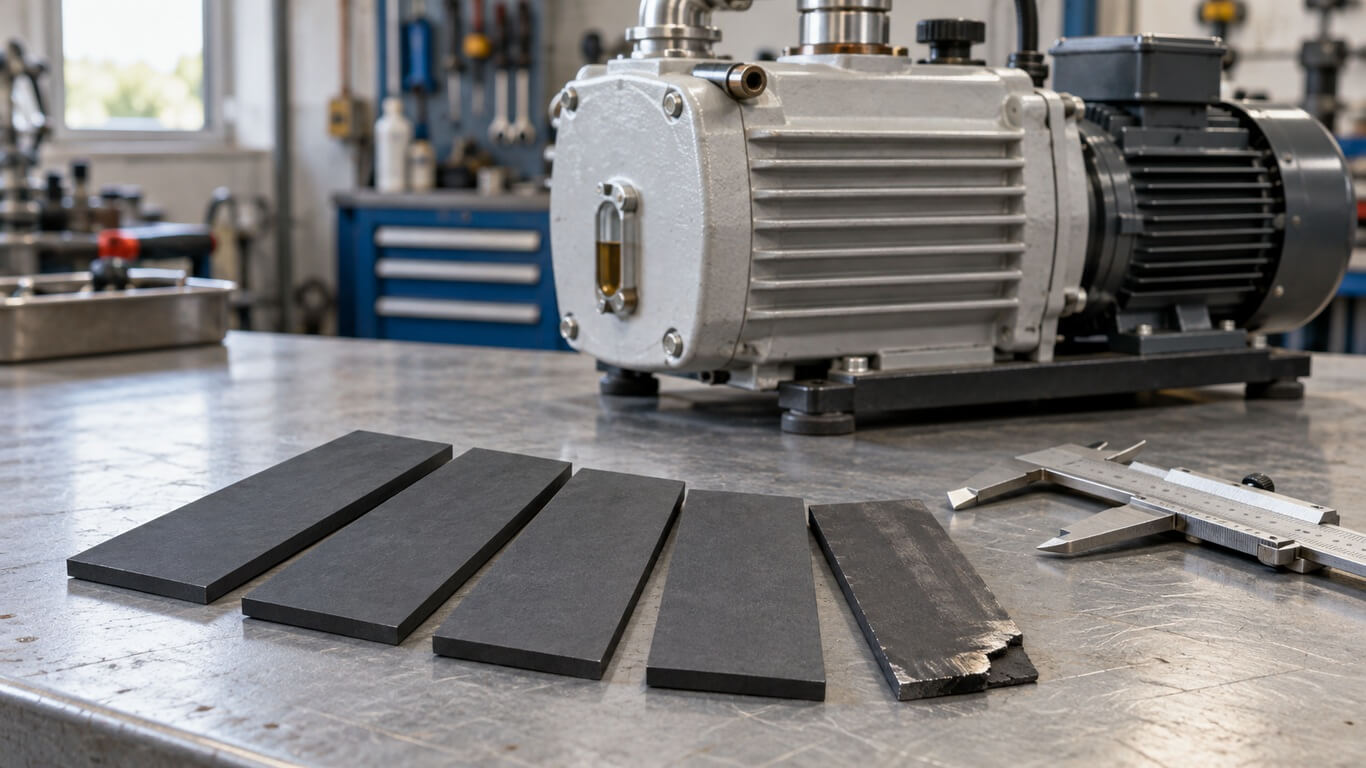

Łopatki do pompy próżniowej – dobór, objawy zużycia i zasady wymiany

Pompy próżniowe wytwarzają próżnię na różne sposoby: jedne za pomocą membrany, inne za pomocą wirnika z przesuwnymi łopatkami. Łopatki do pompy próżniowej pracują tylko w tych drugich, czyli w pompach łopatkowych, gdzie uszczelniają komorę, więc od ich stanu zależy osiągana próżnia. Dobór zestawu łopatek i sposób obsługi zależą od konstrukcji oraz modelu pompy, a także od tego, czy pracuje ona na sucho, czy ze smarowaniem olejowym. Zamówienie zaczyna się więc od danych pompy, a nie od wyglądu zużytego zestawu.

Przybliżymy, jak działa pompa łopatkowa i czym różnią się wymagania pomp suchych i olejowych. Wyjaśnimy też, jakie dane trzeba zebrać przed zamówieniem, żeby trafić we właściwy numer części, oraz po czym poznać, że czas na kontrolę zużycia. Osobno opiszemy, co obejmuje wymiana i dlaczego na stan łopatek wpływa czystość zasysanego medium. Punktem odniesienia będzie wszędzie instrukcja konkretnego modelu, bo to ona wyznacza graniczny wymiar łopatek i sposób montażu.

Rola łopatek w pompie próżniowej

Próżnia powstaje dzięki łopatkom, które dzielą komorę pompy na oddzielne przestrzenie o zmiennej objętości. Wirnik leży w cylindrze mimośrodowo, czyli jego oś jest przesunięta względem osi komory, więc podczas obrotu odstęp między wirnikiem a ścianą stale się zmienia. Łopatki wysuwają się ze szczelin i przylegają do ściany, a przestrzeń między dwiema sąsiednimi rośnie przy wlocie i maleje przy wylocie. Pompa zasysa więc medium po stronie wlotu i wypycha je po stronie wylotu.

Przy każdym obrocie łopatki przesuwają się po ścianie komory i stopniowo się ścierają. Tempo zużycia zależy od modelu pompy i warunków pracy, więc jednej wartości dla wszystkich pomp nie ma. Dlatego razem z łopatkami ocenia się ścianę komory, po której się ślizgają.

Pompa sucha i olejowa mają różne wymagania

Pompa sucha pracuje bez oleju w komorze, a olejowa jest smarowana, więc łopatki do obu typów mają inne wymagania. W pompie suchej łopatki ślizgają się po ścianie bez filmu olejowego i materiał sam musi znosić tarcie, a w olejowej część tego zadania przejmuje olej. Projektanci dobierają materiał i konstrukcję do sposobu smarowania, dlatego łopatki grafitowe do pomp próżniowych i łopatki z innych materiałów nie zastępują się tylko dlatego, że mają ten sam wymiar.

Materiał łopatek nie mówi, czy pompa potrzebuje oleju: w jednych modelach jest on wymagany, w innych nie jest przewidziany. Ani dolewanie oleju, ani rezygnacja z niego nie wynika więc z rodzaju łopatek, tylko z instrukcji modelu.

Jakie dane zebrać przed zamówieniem łopatek?

Przed zamówieniem trzeba zebrać pięć informacji o pompie i o zestawie, czyli o łopatkach przeznaczonych do jednego wirnika.

Dane potrzebne do doboru łopatek do pompy próżniowej

Informacja	Gdzie ją odczytać	Do czego służy
Producent, model i numer seryjny pompy	Tabliczka znamionowa, instrukcja	Wskazuje konstrukcję i wersję pompy
Rodzaj pracy: sucha lub olejowa	Instrukcja modelu	Określa wymagania co do materiału i smarowania
Numer części zestawu	Katalog części, instrukcja modelu	Identyfikuje zestaw do tej pompy
Wymiary łopatek	Pomiar zdjętych łopatek, dokumentacja	Kontrola zgodności, bez potwierdzania zamienności
Liczba łopatek w zestawie	Katalog części, wirnik	Pozwala sprawdzić, czy zestaw jest właściwy

Same wymiary nie rozstrzygają, czy zestaw pasuje do pompy. Dwa zestawy o identycznych wymiarach mogą być wykonane z innego materiału i mieć inną konstrukcję, bo jeden przeznaczono do pompy suchej, a drugi do olejowej. Wymiary służą więc tylko do kontroli, a zgodność potwierdza numer części z dokumentacji. Gdy numer jest znany, w Filterland można przejrzeć łopatki do pomp próżniowych. Co oczywiste, w ofercie są też części do pomp Becker, w tym wysokiej jakości zamienniki. Aby zamówić właściwą część online, wystarczy znaleźć numer w instrukcji: wskazuje zestaw pasujący do konkretnego modelu.

Wymiana łopatek pompy beczkowozu

Dane trzeba czytać z pompy, a nie z pojazdu. Przy wymianie łopatek pompy beczkowozu model i numer seryjny odczytuje się z tabliczki samej pompy, bo dokumentacja pojazdu może nie zawierać numeru części. Łopatki do pompy beczkowozu dobiera się więc po dokumentacji tej pompy, a ewentualną zgodność z łopatkami do pomp Becker wymaga osobnego potwierdzenia.

Kiedy sprawdzić zużycie łopatek?

Zużycie warto sprawdzić, gdy pompa z trudem osiąga próżnię, pracuje głośniej albo przy przeglądzie widać pęknięte lub starte łopatki. Te same objawy mogą mieć też źródła: nieszczelną instalację, zapchany filtr na wlocie, a w pompie olejowej stan oleju. Objaw uzasadnia więc kontrolę, a nie wymianę w ciemno. Graniczny wymiar łopatek i częstotliwość pomiarów podaje producent w instrukcji modelu. Wynik pomiaru porównuje się z wartością z dokumentacji danej pompy.

Co obejmuje prawidłowa wymiana zestawu?

Prawidłowa wymiana obejmuje cztery etapy: bezpieczne przygotowanie pompy, kontrolę komory i wirnika, montaż według instrukcji oraz sprawdzenie działania. Pompa musi być wyłączona, odłączona od zasilania i zabezpieczona przed przypadkowym uruchomieniem. Po zdjęciu starego zestawu ocenia się stan komory i szczelin wirnika, bo nowe łopatki trafią do tych samych miejsc.

Nowy zestaw wkłada się do oczyszczonych szczelin wirnika, a dalej o wszystkim decyduje model pompy. Producent określa, w którą stronę ułożyć każdą łopatkę, jakim momentem dokręcić pokrywę i czym wolno myć komorę. Błąd w którymś z tych kroków może uszkodzić pompę, więc te dane trzeba brać z instrukcji, a nie z doświadczenia przy naprawie innej pompy. Po montażu pompę uruchamia się i sprawdza, czy osiąga próżnię podaną w dokumentacji. Niższy wynik oznacza, że coś nadal ją ogranicza, na przykład nieszczelność instalacji albo zapchany filtr na wlocie, i przyczynę trzeba ustalić, zanim pompa wróci do pracy.

Filtracja wlotowa również wpływa na warunki pracy pompy

Filtr na wlocie wpływa na warunki pracy pompy, bo zatrzymuje zanieczyszczenia, zanim trafią do komory. Zasysane medium, czyli to, co dostaje się do pompy przez wlot, bywa zapylone, a pył ociera się o łopatki i ścianę komory. Obsługę łopatek warto więc łączyć z kontrolą filtra, o ile pompa go ma.

Filtr na wlocie dobiera się po numerze z dokumentacji pompy, a nie na podstawie wyglądu starego filtra. Filtry podobne z zewnątrz mogą się różnić wymiarami, uszczelnieniem i medium filtracyjnym, więc numer ogranicza ryzyko pomyłki. W Filterland są filtry powietrza do urządzeń i maszyn, a numer z instrukcji pozwala sprawdzić w katalogu, czy konkretny model jest przeznaczony do naszej pompy.

Zapraszamy do Filterland po łopatki do pomp próżniowych, także zamienniki do pomp Becker, oraz po filtry powietrza do urządzeń i maszyn. Zachęcamy do przejrzenia obu kategorii i sprawdzenia numeru części z dokumentacji pompy. Przed zamówieniem warto mieć pod ręką model i numer seryjny.

Co jeszcze warto wiedzieć przed wymianą łopatek? (FAQ)

Czy łopatki o tych samych wymiarach będą pasować?

Nie zawsze. Zestawy o takich samych wymiarach mogą różnić się materiałem i konstrukcją, bo są przeznaczone do innych pomp. O zgodności rozstrzyga numer części z dokumentacji modelu.

Czy łopatki grafitowe trzeba smarować?

Konieczność smarowania zależy od konstrukcji pompy, a nie od materiału łopatek. Pompa olejowa ma układ smarowania, którego nie wolno pomijać, a w pompie suchej olej w komorze nie jest przewidziany.

Co ile wymieniać łopatki pompy próżniowej?

Jednego terminu dla wszystkich modeli nie ma. Graniczny wymiar łopatek i częstotliwość kontroli podaje producent w instrukcji, a tempo zużycia zależy od warunków pracy. Gdy instrukcji brakuje, dane trzeba potwierdzić u producenta pompy.

Czy łopatki do pompy beczkowozu innego producenta pasują do pomp Becker?

Tylko wtedy, gdy potwierdzi to dokumentacja albo producent. Łopatki dobiera się do konkretnego modelu pompy, a zestaw z pompy innego producenta może mieć inny materiał, konstrukcję i wymiary niż zestaw do pompy Becker. Podobny wygląd nie wystarcza, dlatego trzeba porównać numery części z dokumentacji obu pomp.
